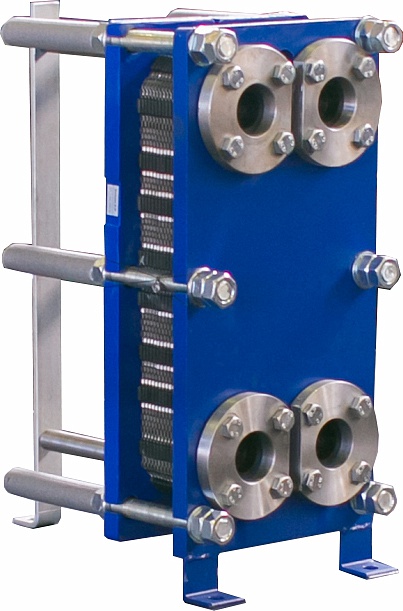

Пластинчатый разборный теплообменник Ридан НН 81
- Описание
- Характеристики
- Доставка
- Отзывы
-
Скачайте и заполните опросный лист, чтобы мы могли подобрать наиболее подходящее оборудование для Вас.
Пластинчатые разборные теплообменники (ПТО) – оборудование, работающее от двух жидких сред: горячей и холодной, двигаясь через пластины в противотоке друг другу. Для предотвращения смешивания сред используется специальное уплотнение, которое может быть изготовлено из нескольких типов материалов: Nitrile, EPDM, Viton, в зависимости от рабочей среды теплообменного оборудования.
Материалы, из которых обычно производятся пластины:
- SMO 254
- AISI 304
- AISI 316
- Titanium
- Hastelloy (С-276)
Производитель всегда указывает минимальное и максимальное число пластин для конструкции каждой модели теплообменника.
Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг. L L1 L2 размер кол-во, шт. Расчетное давление 1,0 МПа (10 кгс/см2) НН№81 общепромышленное/ специальное исполнение 1 835 775 600 М36 10 11-33 1680 2 1235 1175 1000 М36 10 34-100 1980 3 1535 1475 1300 М36 10 101-150 2220 4 1735 1675 1500 М36 10 151-183 2390 5 2235 2175 2000 М36 10 184-266 2770 6 2735 2675 2500 М36 10 267-350 3180 7 3235 3175 3000 М36 10 351-433 3590 8 4300 4170 4000 М36 10 434-600 4570 9 5300 5170 5000 М36 10 601-766 5500 10 6300 6170 6000 М36 10 767-933 6370 Расчетное давление 1,6 МПа (16 кгс/см2) НН№81 общепромышленное/ специальное исполнение 1 865 805 600 М36 14 11-33 2190 2 1265 1205 1000 М36 14 34-98 2540 3 1565 1505 1300 М36 14 99-145 2810 4 1765 1705 1500 М36 14 146-181 3020 5 2265 2205 2000 М36 14 182-265 3500 6 2765 2705 2500 М36 14 266-348 3980 7 3265 3205 3000 М36 14 349-431 4470 8 4330 4200 4000 М36 14 432-600 5610 9 5330 5200 5000 М36 14 601-766 6710 10 6330 6200 6000 М36 14 767-933 7740 Размер H: рамы №1-№7 — 1906 мм, рама №8 — 2105 мм, рамы №9-№10 — 2205 мм (для расчетного давления 1,0 и 1,6 МПа).
Рис. 1 — рамы №1-№7, Рис. 2 — рамы №8-№10.
-
Максимальное рабочее давление 25 Бар Рабочая температура, °C от -30 до +200 -
